Электрические измерения, испытания оборудования

Использование электрооборудования на промышленных объектах связано с повышенной опасностью. Это, в первую очередь, риски возгорания из-за неисправной проводки. Для пожара, влекущего значительный ущерб, бывает достаточно небольшой искры.

Чтобы контролировать состояние электрической сети предприятия, а она отвечает за бесперебойное действие оборудования, обеспечивает его безопасность, регулярно проводятся испытания и измерения электрооборудования. Работы в полном объеме выполняются в сторонней сертифицированной лаборатории. Регулярный характер измерений и испытаний закреплен в регламентах ППР и прописан в ПТЭЭП. Цель испытаний электрооборудования в том, чтобы не допустить нежелательные происшествия, предупредить аварийные ситуации.

Проведение регулярного обследования электросетей с ремонтом проблемных участков предписывается практически всем предприятиям и организациям. Заказчиками лабораторий электрических измерений являются:

• промышленные, коммерческие организации;

• кафе, рестораны, офисы, магазины, склады;

• финансовые учреждения;

• общеобразовательные организации;

• муниципальные структуры;

• строительные компании, которые сдают объекты «под ключ» и реконструкции;

• научно-исследовательские центры;

• военные городки, базы и полигоны.

Итоги проделанных работ оформляются в виде отчетных документов. Они становятся юридическим и техническим обоснованием надежности, безопасности электросети.

Как часто нужен контроль состояния сети?

Проверка электроустановок и измерения электрического оборудования могут проводиться в плановом и внеплановом порядке. Техническим руководителем предприятия или ответственным за техническое хозяйство составляется график планово-принудительного обследования сетей и электрооборудования. В документе отражены все сроки, предписанные разработанными для разных предприятий нормативами. Наиболее важный пункт графика – периодичность измерения сопротивления изоляции. Эта процедура является определяющей с точки зрения обеспечения безопасности всей сети.

Ежегодно такие измерения выполняются на наружных электроустановках предприятий повышенной опасности. Это цеха, лаборатории, промышленные cдания,для которых выполняется более двух из следующих условий:

• сырость помещений;
• проводящая ток пыль;
• высокая температура;
• активные химические среды;
• человек может коснуться конструкции заземления, имеющей проводящий элемент.

Такая же периодичность испытания электрического оборудования предполагается для лифтов, подъемников и кранов. Для обычных же помещений частота выполнения измерений составляет раз в 36 месяцев. Однако, некоторым учреждениям предписан специальный регламент электрических испытаний. Раз в полгода требуется проводить их в помещениях особой опасности на предприятиях общественного питания, в химчистках, предприятиях здравоохранения. Для остальных помещений плановые испытания должны вестись раз в год.

Виды испытания электрооборудования

Чтобы полностью подтвердить факт безопасности электрической установки или оборудования сотрудники сертифицированной лаборатории проводят комплекс замеров и проверок. Обычно он включает:

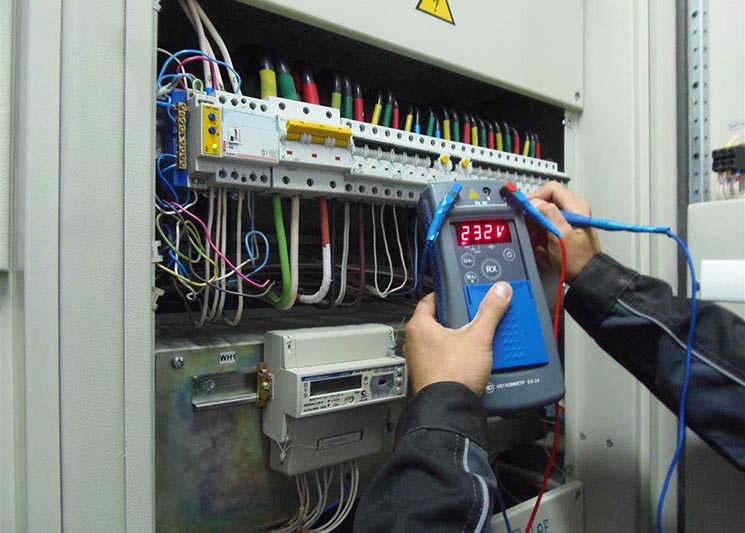

• Измерение сопротивления петли фаза-ноль. При возникновении очень больших токов должно среагировать защитное оборудование. Оно отключает проблемный участок установки. Специалисты определяют критические величины, при которых защита фактически срабатывает. Во избежание пробоя изоляции или ее повреждения проверяется правильность подбора сечений проводников.
• Измерения сопротивления металлосвязи. Это важный параметр, который обязательно замеряют при обследовании электроустановок. Имеется в виду сопротивление между прибором и заземлителем, которое не должно превышать указанное в ПУЭ значение. Значение защиты в виде заземления силовых электроустановок очень велико. Иначе возможен выход тока на корпус, различные поломки. Установка может угрожать здоровью и даже жизни людей.
• Измерение сопротивления изоляции. Любой испытание электроустановок и электрооборудования обязательно включает этот важный компонент. Необходимо убедиться, что под воздействием высокого напряжения, повышенных температур, солнечного света изоляция не разрушилась, находится в рабочем состоянии. По результатам замера может понадобиться срочно заменить проблемный кабель или проводник.
• Проверка и испытания автоматических выключателей на их исправность состоит в сравнении графика фактической зависимости токов от времени со стандартным, указанным в ГОСТ.
• Проверка устройств защитного отключения (УЗО). Это устройства, работающие в однофазных или трехфазных электрических сетях. Они монтируются в электрощитки, фиксируют токи утечки и защищают человека от поражения. Проверяется качество работы прибора при разных токах, вплоть до максимального.
• Испытание молниезащиты – это сразу несколько нужных замеров. Измерению подлежит сопротивление изоляции заземлителей, болтовых соединений. Контролируется состояние связи между заземлением и молниеприемником, других элементов. Уберечь оборудование и человека от последствий удара молнии может только исправная система молниезащиты.
• Замер сопротивления заземления. Сначала выявляются проблемные места системы заземления. Если таковые есть, делаются замеры специальным прибором. Рассчитывается отношение напряжения между заземлителем и землей к величине тока, который уходит в землю через систему. Величина должна отвечать норме во избежание пожаров и поражений электричеством.

Порядок работы

Компания проводит полноценные испытания, достаточные для составления направляемого в надзорные инстанции техотчёта.

Работа, позволяющего определить старение электрического оборудования, включает такие этапы:

1. Выезд электриков на место обследования электрооборудования. «ЭЛЕКТРОМИР» располагает мобильной лабораторией, что сильно упрощает доступ к отдалённым участкам объекта.
2. Ознакомление с данными предыдущих испытаний, схемой проводки, техническими паспортами.
3. Визуальное определение износа электрооборудования. Специалисты оценят, насколько пострадал изолирующий слой, правильно ли выполнены вводы и подключения, в каком состоянии находятся другие видимые части электроустановки.
4. Измерение текущего сопротивления изолирующего покрытия. Проводится под повышенным напряжением, а также в условиях постоянного тока.
5. Сравнение текущих показателей с номинальными, предельно допустимыми.

На основании полученных данных специалисты заключают, насколько далеко продвинулось старение электрооборудования, безопасно ли использовать приборы сейчас; предлагают способы устранения выявленных проблем. Информация формируется в подробный технический отчёт, не требующий изменений или заверения.

Став нашим партнером по техническому обслуживанию «ЭЛЕКТРОМИР» помогает поддерживать оборудование в безопасном состоянии — закажите выезд специалиста и удостоверьтесь сами!
